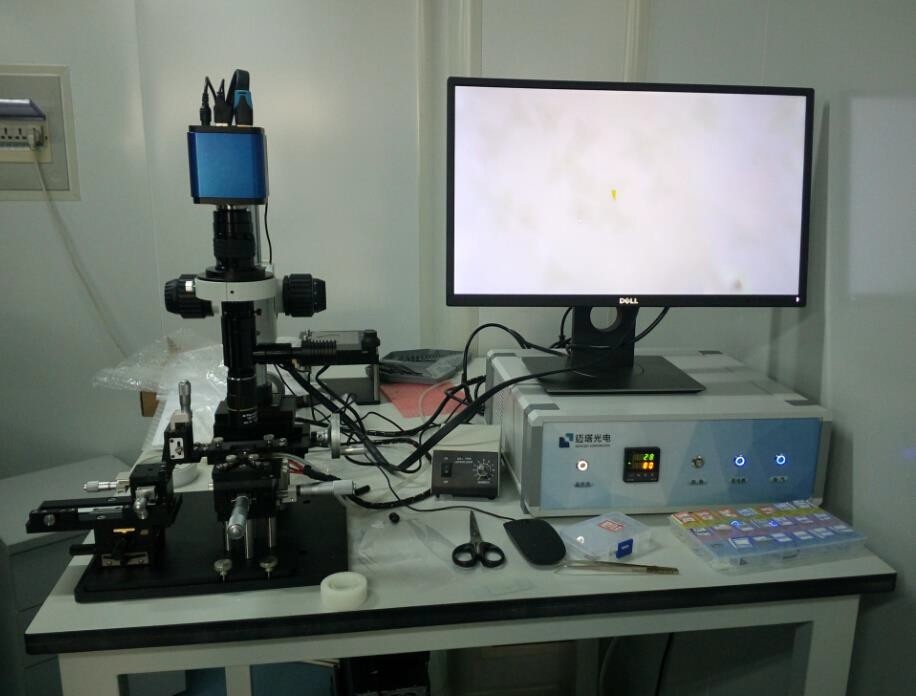

多功能高精度二维材料显微转移系统

名称：多功能高精度二维材料显微转移系统（含手套箱）

• 资产编号：2019049661
• 型号：Metatest E1-T
• 规格：Metatest E1-T
• 产地：中国
• 厂家：上海昂维科技有限公司
• 所属品牌：昂维
• 购买日期：2019-12-01
• 所属单位：物理学院
• 使用性质：科研
• 联系人：陈彦聪
• 放置地点：304半导体探测器实验室

主要规格及技术指标

• 四轴可调衬底载物平台：样品台通过钢丝滚珠无间隙导轨提供直线移动，三轴可调；支持沿 XY 方向平移，行程 25mm，测微丝杆控制系统分辨率0.001mm；绕 z 轴手动调节旋转±60度；水平倾斜角调节3~5度。
• 衬底载物平台加热系统：样品台加热最高温度为150 ℃，使用 PID 温度控制器，温度控制稳定性小于±1℃，带加热开关。
• 四轴可调载玻片移动平台：载玻片 XYZ三轴可调，80mm高稳定性不锈钢台面，行程13mm，测微丝杆控制；载玻片安装x 轴长行程导轨，行程 120mm；
• 支持真空自动吸附样品，确保转移过程中目标样品位置精确固定。；真空泵电磁阀控制，按钮控制是否吸附样品；真空泵：50L/min 流量；
• 单筒显微镜：变倍比1:6.5，变倍范围0.7X-4.5X，标准工作距离90mm，分辨率63-180lp/mm，95mm超长工作距离20倍物镜，综合最大放大倍率800~850倍；
• 白色LED照明：同轴照明系统，选用高亮度单颗1W LED，色温5500K，照明均匀；LED照明控制器90V-250V宽电压,1W LED控制器，可调光；
• 显微相机：1920x1080高灵敏度CMOS传感器，30fps速度保存；支持HDMI相机直接输出到显示器（本设备不附带电脑）；曝光时间0.4ms~999ms，自动白平衡；提供显微相机操作软件，支持电脑控制；工作温度-10~ 50摄氏度。
• 显微观察支架：支持沿 xy 两个方向 50mm行程，大范围调节显微镜观察位置；
• 显示器：1920*1200全高清专业显示器，支持顺时针旋转90度。
• 电动样品Z轴升降模块及控制器，电动面内旋转模块及控制器.

主要功能及特色

转移平台能够兼容在手套箱中操作，实现材料制备，样品转移，以及材料测试多功能集合为一体

样本检测注意事项

样品对衬底的粘附性有要求，必须规范操作。
