电子学实验室

名称：电子学实验室

• 资产编号：202009597
• 所属单位：物理学院
• 使用性质：科研
• 联系人：陈羽
• 放置地点：305核电子学实验室及磁屏蔽光学暗室

主要规格及技术指标

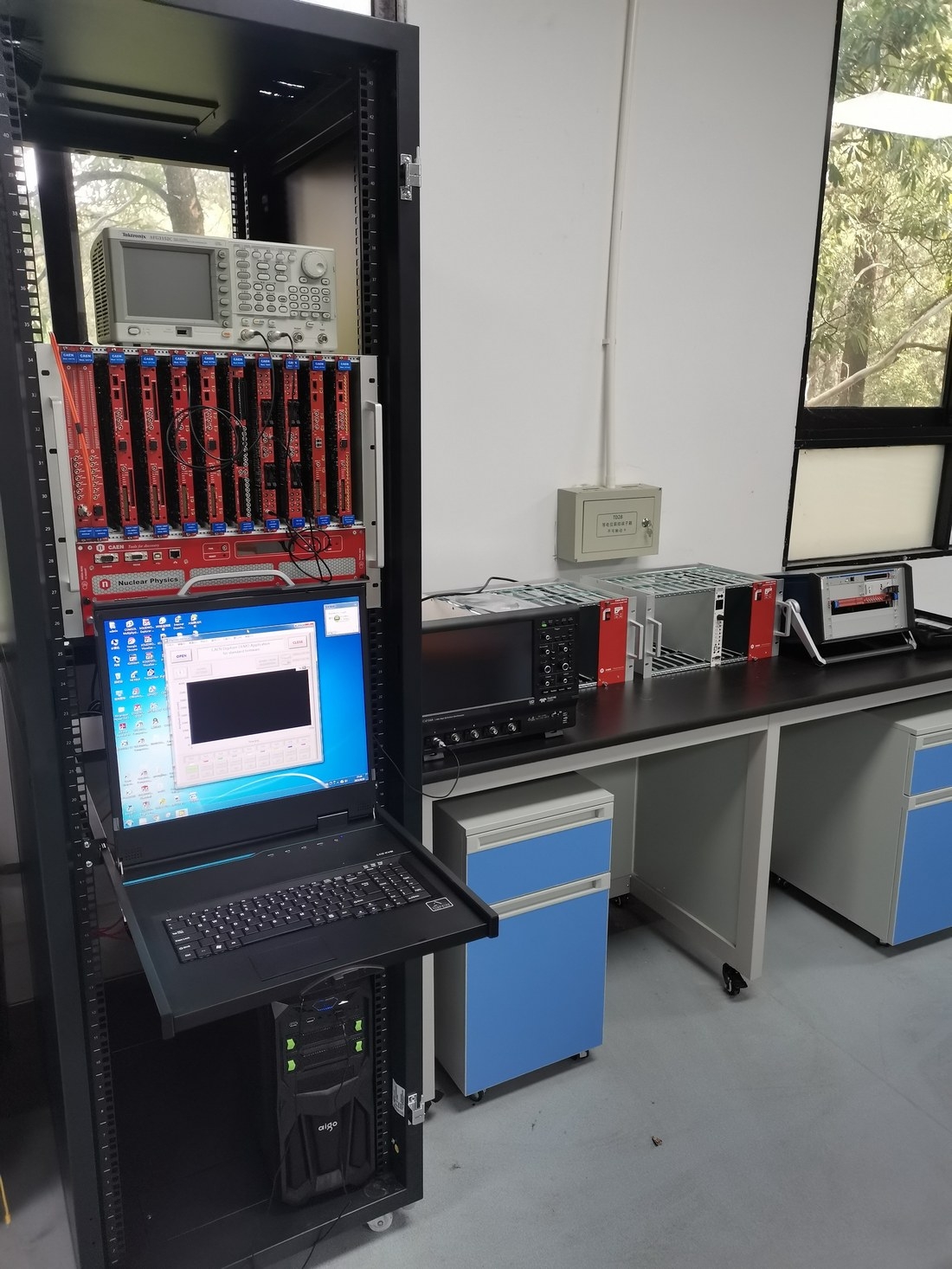

• 哲生堂电子学实验室旨在为自行研制的物理实验仪器设备与电子学系统提供设设计、调试和测试的完整平台。主要设备包括： 1）5套电子学焊接装配设备，包括Willer WT1014恒温焊台（95W），Rigol直流稳压电源（3通道30V/3A、30V/3A、5V/3A），Fluke 13B数字万用表。 2）通用电子学测试仪器：LeCroy HDO4104A示波器（4通道，10GSps采样率，1GHz带宽），Tektronix AFG3152C函数信号发生器（2通道，150MHz带宽，1GSps采样率），Keysight E4980A精密LCR表（20Hz~2MHz，4位分辨）。 3）基于VME总线的多通道数据采集系统：有CAEN、Wiener的机柜式与手提式机箱和以下插件组成，满足不同实验测量需要： V1724数字化仪：8通道、14bit垂直精度、2.25Vpp动态范围、40MHz带宽、100MHz采样率 V1740数字化仪：64通道、12bit垂直精度、2Vpp动态范围、30MHz带宽、62.5MHz采样率 V895前沿甄别器：16通道，1mV~255mV阈值前沿定时输出， V812恒比定时器：16通道，1mV~255mV阈值恒比定时输出， V2495可编程逻辑单元

主要功能及特色

• 实验室提供标准电子学焊接与装配设备，电子元器件，标准机柜与控制系统，可编程电源，阻抗分析仪等，满足从板级到系统级电子系统的测试需求。 在前端，以辐射探测光电传感器件为例，提供桌面光学平台与光学暗室，为包括光电倍增管、硅光电倍增器件等单光子灵敏的光电传感器的性能测试提供平台，为信号读出电子系统的设计提供重要依据。 在后端，实验室提供了包括高速高精度示波器和插件式多通道高速数据采集卡在内的高速数据采集系统，对电子学系统的输出信号进行纳秒水平的波形采样与数字化输出，从而对待测电子学系统的性能进行快速评估与分析，指导电子学系统的设计与优化。
